Tudo o que você precisa para programar e resolver defeitos no CFW04 reset de fábrica, falhas e alarmes e programação de entradas e saídas, em guias rápidos. O que não encontrar aqui, está no manual completo para download
COMO GRAVAR
| Passo | Ação / Procedimento | Detalhes / Observação |
| Passo 1 | Liberar a senha de programação
DESLIZE > |
Programar P100 = 5 (sem isso nenhum parâmetro pode ser alterado; após gravar ou desenergizar, P100 volta a 0). |
| Passo 2 | Entrar no modo de alteração dos parâmetros de operação DESLIZE > | Programar P02 = 1 (o conversor bloqueia e mostra P00 no display). |
| Passo 3 | Ajustar os parâmetros
DESLIZE > |
Navegar com as teclas P, Aumenta (Δ) e Diminui (∇) até o parâmetro desejado e ajustar o valor. |
| Passo 4 | Sair do modo de alteração DESLIZE > | Programar P01 = 1 (libera o conversor para operação). Parâmetros de regulação (P35 em diante) podem ser alterados a qualquer momento. |
| Passo 5 | Gravar na memória EEPROM
DESLIZE > |
Programar P00 = 1 (o display pisca durante a gravação e o parâmetro volta a 0 sozinho quando termina; se indicar E10 a gravação falhou). Após gravar, a senha P100 volta a 0 automaticamente. |
Reset para padrão de fábrica: liberar senha (P100=5), entrar no modo de operação (P02=1), ajustar P107=5 e depois corrigir P17 e P18 com os valores de placa do equipamento, sair (P01=1) e gravar (P00=1).
DADOS DO MOTOR
| Parâmetro | O que faz | Opções que posso colocar | Padrão |
| P17 | Corrente nominal do conversor (escala de medição; afeta P97, P55, P58, P60) DESLIZE > | 0=2,4A · 1=3,8A · 2=5,2A · 3=6,5A · 4=8,2A · 5=9,0A · 6=12A · 7=17A | Conforme modelo (de fábrica P17=3 = 6,5A após reset) |
| P18 | Tensão nominal de alimentação (ajusta leituras P98 e P99)
DESLIZE > |
0=220V · 1=380V · 2=440V · 3=480V | Conforme modelo (de fábrica 0 = 220V após reset) |
| P19 | Característica U/F
DESLIZE > |
0 = U/F constante 60Hz · 1 = U/F constante 50Hz · 8 = U/F ajustável (curva definida por P102 a P106) | 0 |
| P37 | Compensação IxR (torque em baixa rotação, abaixo de 20Hz)
DESLIZE > |
0 = sem compensação · 9 = compensação máxima | 0 |
| P43 | Ganho da compensação IxR automática
DESLIZE > |
0,00 a 1,00 (0 = desligado) | 0,00 |
| P47 | Escorregamento nominal do motor (compensação de rotação com a carga)
DESLIZE > |
0,0 a 10,0 % (0 = desligado) | 0,0 |
| P49 | Corrente nominal do motor em A (valor da placa do motor)
DESLIZE > |
0,0 a 1,25 x Inom | Inom do conversor |
| P50 | Fator de potência (cos φ) nominal do motor
DESLIZE > |
0,4 a 1,0 | 0,75 |
. LIMITES DE FREQUÊNCIA
| Parâmetro | O que faz | Opções que posso colocar | Padrão |
| P14 | Faixa máxima de frequência (fundo de escala)
DESLIZE > |
0 = 0 a 75 Hz · 1 = 0 a 150 Hz · 2 = 0 a 300 Hz | 0 |
| P53 | Frequência mínima de saída
DESLIZE > |
0 a P54 (Hz) | 3,0 Hz |
| P54 | Frequência máxima de saída
DESLIZE > |
0 a fundo de escala do P14 (Hz) | 66,0 Hz |
| P61 | Frequência de JOG (impulso)
DESLIZE > |
0,0 a 60 Hz | 5,0 Hz |
| Parâmetro | O que faz | Opções que posso colocar | Padrão |
| P27 | Faixa de ajuste das rampas
DESLIZE > |
0 = 0,5 a 18 s (resolução 0,1 s) · 1 = 5 a 180 s (resolução 1 s) · 2 = 50 a 990 s (resolução 10 s) | 0 |
| P35 | Tempo de aceleração (de 0 Hz até o fundo de escala do P14)
DESLIZE > |
Conforme faixa do P27 (segundos) | 5,0 s |
| P36 | Tempo de desaceleração (do fundo de escala do P14 até 0 Hz)
DESLIZE > |
Conforme faixa do P27 (segundos) | 10,0 s |
| Parâmetro | O que faz | Opções que posso colocar | Padrão |
| P16 | Origem da referência de velocidade
DESLIZE > |
1 = Teclado (P56/P57) · 2 = Entrada Analógica Principal (EAP) 0-10V ou 0-20mA · 3 = EAP 4-20mA · 4 = Potenciômetro eletrônico (EDP3 acelera / EDP4 desacelera) | 1 |
| P05 | Tipo de sinal da entrada analógica auxiliar (AUX, cartão opcional)
DESLIZE > |
0 = 0 a 10V ou 0 a 20mA · 1 = 4 a 20mA | 0 |
| P65 | Ganho da Entrada Analógica Principal (EAP)
DESLIZE > |
0,00 a 9,99 | 1,00 |
| P66 | Ganho da Entrada Analógica Auxiliar (AUX)
DESLIZE > |
0,00 a 9,99 | 1,00 |
| P21 | Combinação de referências
DESLIZE > |
0 = REF.PR (EAP) · 1 = REF.PR / (AUX – P101) bidirecional · 2 = [REF.PR + AUX – P101] > 0 | 0 |
| P101 | Off-set da entrada analógica auxiliar (percentual de P54 subtraído do sinal)
DESLIZE > |
0 a 100% de Fmax | 0 |
Instrução prática para ligação de potenciômetro: Ligar o potenciômetro de 5 kΩ usando a fonte de alimentação da eletrônica (±5V nos bornes XC1:1 e XC1:4) com o cursor no sinal de referência da Entrada Analógica Principal (bornes XC1:2/3, entrada diferencial). Programar P16=2 (0 a 10V) e manter o jumper XJ1 na posição 1-2 (referência em tensão). Potenciômetro no máximo = frequência máxima de P54. Para referência em corrente (0-20mA ou 4-20mA), mudar XJ1 para 2-3.

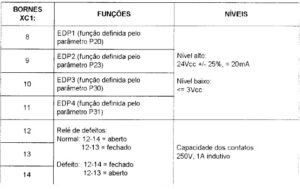

FUNÇÃO DAS ENTRADAS DIGITAIS
| Parâmetro | Entrada | Opções que posso colocar | Padrão |
| P20 | EDP1 (XC1:8)
DESLIZE > |
0 = Bloqueio por rampa (desacelera até parar) · 1 = Bloqueio geral (motor gira livre) · 2 = Bloqueio para Fmín | 0 |
| P23 | EDP2 (XC1:9)
DESLIZE > |
0 = Sentido de rotação (aberta = anti-horário, fechada = horário) · 1 = LOCAL (IHM) / REMOTO (bornes) · 2 = MANUAL / AUTOMÁTICO (PID) | 0 |
| P30 | EDP3 (XC1:10)
DESLIZE > |
0 = Sem função · 1 = LOCAL/REMOTO · 2 = NORMAL/SERIAL · 3 = Bloqueio geral · 4 = JOG · 5 = Defeito externo · 6 = REF.PR/AUX · 7 = Acelera (pot. eletrônico, P16=4) · 8 = 2ª rampa · 9 = Multispeed · 10 = Avanço | 4 |
| P31 | EDP4 (XC1:11)
DESLIZE > |
0 = Sem função · 1 = LOCAL/REMOTO · 2 = NORMAL/SERIAL · 3 = Bloqueio geral · 4 = JOG · 5 = Defeito externo · 6 = REF.PR/AUX · 7 = Desacelera (pot. eletrônico, P16=4) · 8 = 2ª rampa · 9 = Multispeed · 10 = Retorno | 1 |
| P26 | EDP5 (XC1:8 no cartão opcional CEF1)
DESLIZE > |
0 = Sem função · 1 = LOCAL/REMOTO · 2 = NORMAL/SERIAL · 3 = Bloqueio geral · 4 = JOG · 5 = Defeito externo · 6 = REF.PR/AUX · 7 = MANUAL/AUTOMÁTICO (PID) · 8 = 2ª rampa · 9 = Multispeed · 10 = Avanço | 0 |
| P29 | EDP6 (XC1:9 no cartão opcional CEF1)
DESLIZE > |
0 = Sem função · 1 = LOCAL/REMOTO · 2 = NORMAL/SERIAL · 3 = Bloqueio geral · 4 = JOG · 5 = Defeito externo · 6 = REF.PR/AUX · 8 = 2ª rampa · 10 = Retorno | 0 |
ERROS E POSSÍVEIS CAUSAS
| Erro | O que significa | Possível causa | Como resetar |
| E00 | Sobrecorrente na saída
DESLIZE > |
Sobretemperatura na potência; curto-circuito entre duas fases do motor; curto contra o terra de uma ou mais fases; liberação do conversor com o motor girando por inércia; inércia alta ou rampa de aceleração muito rápida; danos na potência | Desligar e religar a alimentação (power-on reset) |
| E01 | Sobretensão no circuito intermediário (Ud > 380V p/ P18=0; > 680V p/ P18=1; > 780V p/ P18=2; > 800V p/ P18=3)
DESLIZE > |
Tensão de alimentação muito alta; inércia da carga muito alta ou rampa de desaceleração muito rápida (usar frenagem reostática opção +F) | Manual (tecla O) ou automático (P22) |
| E02 | Subtensão no circuito intermediário (Ud < 215V p/ P18=0; < 375V p/ P18=1; < 430V p/ P18=2; < 479V p/ P18=3)
DESLIZE > |
Tensão de alimentação muito baixa; fusíveis da potência abertos | Manual (tecla O) ou automático (P22) |
| E03 | Subtensão na alimentação da eletrônica
DESLIZE > |
Tensão de rede abaixo do mínimo permitido (-15%); falta breve da rede (mais de 1 ciclo) | Manual (tecla O) ou automático (P22) |
| E05 | Sobrecarga na saída (função IxT, ver P55)
DESLIZE > |
P55 ajustado baixo demais para o motor utilizado; carga no eixo muito alta | Manual (tecla O) ou automático (P22) |
| E06 | Defeito externo (0V nas entradas EDP3..EDP6 programadas para defeito externo — P30, P31, P26 ou P29 = 5)
DESLIZE > |
Falta da fonte 24V; defeito na fiação externa; defeito externo acionado | Manual (tecla O) ou automático (P22) |
| E08 | Erro na CPU (watchdog)
DESLIZE > |
Ruído elétrico; EPROM, RAM ou EEPROM com mau contato ou defeito | Manual (tecla O) ou automático (P22) |
| E09 | Erro na EPROM (checksum)
DESLIZE > |
Defeito na EPROM; mau contato com o soquete | Não desativa o relé de defeitos; verificar memória |
| E10 | Erro na leitura/escrita da EEPROM
DESLIZE > |
Ruído elétrico; EEPROM com defeito | Não desativa o relé de defeitos; refazer a gravação |
| E2x | Erros de comunicação serial (E22, E24, E25, E26, E27)
DESLIZE > |
Falhas na interface serial | Ver Manual da Comunicação Serial |
| Código | O que significa |
| b00 | Bloqueio pela tecla “O” (P03=0) |
| b01 | Bloqueio externo ou bloqueio pela serial atuando |
| b02 | Bloqueio externo atuando e subtensão no circuito intermediário (P20=1) |
Se não conseguir visualizar direito baixe o pdf.
