Tudo o que você precisa para programar e resolver defeitos no CFW 05 reset de fábrica, falhas e alarmes e programação de entradas e saídas, em guias rápidos. O que não encontrar aqui, está no manual completo para download
RESET DO INVERSOR
P000 = 5
P204 = 5
Retorne o parâmetro P000 para o nível de proteção de leitura desejado (0 a 4) após a conclusão do processo.
. DADOS DA PLACA DO MOTOR
| Parâmetro | Função | Faixa de valores | Ajuste de fábrica |
| P401 | Corrente nominal do motor DESLIZE > | 0 … 1,25 x Inom | 1,00 x Inom |
| P296 | Tensão nominal
DESLIZE > |
0 = 220V/230V, 1 = 380V, 2 = 400V/415V, 3 = 440V/460V, 4 = 480V, 5 = 575V | 0 p/ 220-230V; 3 p/ 380-480V |
| P202 | Tipo de controle
DESLIZE > |
0 = U/F 60Hz, 1 = U/F 50Hz, 2 = U/F ajustável | 0 |
| P133 | Frequência mínima
DESLIZE > |
0,0 … 300 Hz | — (conforme aplicação; 3,0 típico) |
| P134 | Frequência máxima | — | — (66,0 típico) |
| P156 | Corrente de sobrecarga à freqüência nominal | — | 1,0 x Inom |
| P100 | Tempo de aceleração
DESLIZE > |

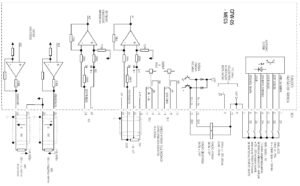

0,2 … 999 s | 5,0 |
| P101 | Tempo de desaceleração | 0,2 … 999 s | 10,0 |
| Parâmetro | Função | Faixa de valores | Ajuste de fábrica |
| P263 | Função da entrada DI1
DESLIZE > |
0 = Hab. rampa; 1 = Hab. geral | 0 |
| P264 | Função da entrada DI2 | 0 = Sent. giro; 1 = Local/Rem; 2 = Man/Auto | 0 |
| P265 | Função da entrada DI3
DESLIZE > |
0 = Sem função;
1 = Local/Rem; 2 = Hab. geral; 3 = JOG; 4 = S/Erro ext.; 5 = Acelera PE; 6 = 2ª rampa; 7 = Sem função; 8 = Avanço; 9…12 = Sem função; 13 = Desab. Flying Start |
0 |
| P266 | Função da entrada DI4
DESLIZE > |
0 = Sem função; 1 = Local/Rem; 2 = Hab. geral; 3 = JOG; 4 = S/Erro ext.; 5 = Desacel. PE; 6 = 2ª rampa; 7 = Multispeed; 8 = Retorno | 4 |
| P267 | Função da entrada DI5
DESLIZE > |
1 = Local/Rem; 3 = JOG; 5 = Man/Auto; 8 = Avanço; 9…12 = Sem função | 3 |
| P268 | Função da entrada DI6 | 5 = Man/Auto | 6 |
Tabela Geral de Funções Selecionáveis das Entradas Digitais
| Valor | Função |
| 0 | Hab. rampa / Sem função / Sentido de giro (conforme a DI) |
| 1 | Hab. geral / Local/Rem (conforme a DI) |
| 2 | Hab. geral / Man/Auto |
| 3 | JOG |
| 4 | S/Erro ext. |
| 5 | Acelera/Desacelera PE ou Man/Auto |
| 6 | 2ª rampa |
| 7 | Multispeed / Sem função |
| 8 | Avanço / Retorno |
| 13 | Desabilita Flying Start |
REFERÊNCIA DE VELOCIDADE E ENTRADA ANALÓGICA
| Parâmetro | Função | Faixa de valores | Ajuste de fábrica |
| P220 | Seleção LOCAL/REMOTO
DESLIZE > |
0 = Local; 1 = Remoto; 2 = Tecla (L); 3 = Tecla (R); 4 = DI2…DI6; 5 = Serial (L); 6 = Serial (R) | 2 |
| P221 | Seleção referência LOCAL
DESLIZE > |
0 = Tecla; 1 = AI1; 2 = AI2; 3 = AI3; 4 = P.E.; 5 = Serial; 6 = Multispeed; 7 = Soma AI > 0; 8 = Soma AI | — |
| P222 | Seleção referência REMOTA | 1 = AI1; 2 = AI2; 3 = AI3 (demais opções idênticas a P221) | — |
| P223 | Sentido de giro LOCAL
DESLIZE > |
0 = Horário; 1 = Anti-horário; 2 = Tecla; 3 = DI2; 4 = Serial | 2 |
| P224 | Liga/Desliga LOCAL | 0 = Teclas I/O; 1 = Inativo; 2 = Serial | 0 |
| P225 | Seleção JOG LOCAL | 0 = Inativo; 1 = Tecla JOG; 2 = DI3…DI6; 3 = Serial | 1 |
| P226 | Sentido de giro REMOTO
DESLIZE > |
3 = DI2 (demais opções idênticas a P223) | 3 |
| P227 | Liga/Desliga REMOTO | 0 = Teclas I/O; 1 = Inativo | — |
| P228 | Seleção JOG REMOTO | 0 = Inativo; 1 = Tecla JOG | — |
| P121 | Referência pelas teclas | Fmin … Fmax | 3,0 |
| P122 | Referência JOG | 0,0 … 60 Hz | — |
| P124 | Ref. 1 Multispeed | Fmin … Fmax | — |
| P125 | Ref. 2 Multispeed | Fmin … Fmax | — |
| P126 | Ref. 3 Multispeed | — | 20,0 |
| P127 | Ref. 4 Multispeed | — | 30,0 |
| P128 | Ref. 5 Multispeed | — | 40,0 |
| P129 | Ref. 6 Multispeed | — | 50,0 |
| P130 | Ref. 7 Multispeed | — | 60,0 |
| P131 | Ref. 8 Multispeed | — | 66,0 |
Configuração das Entradas Analógicas
| Parâmetro | Função | Faixa de valores | Ajuste de fábrica |
| P233 | Zona morta nas entradas analógicas | 0 = Inativa; 1 = Ativa | — |
| P234 | Ganho da entrada AI1 | 0,00 … 9,99 | 1,00 |
| P235 | Sinal da entrada AI1
DESLIZE > |
0 = 0 a 10V/0 a 20mA; 1 = 4…20mA | 0 |
| P236 | Offset da entrada AI1 | -100% … 0,0 … +100% | 0,0 |
| P238 | Ganho da entrada AI2 | 0,00 … 9,99 | 1,00 |
| P239 | Sinal da entrada AI2 | 0 = 0 a 10V/0 a 20mA; 1 = 4…20mA | 0 |
| P240 | Offset da entrada AI2 | -100% … 0,0 … +100% | 0,0 |
| P242 | Ganho da entrada AI3 | 0,00 … 9,99 | 1,00 |
| P243 | Sinal da entrada AI3
DESLIZE > |
0 = 0 a 10V/0 a 20mA; 1 = 4…20mA | 0 |
| P244 | Offset da entrada AI3 | -100% … 0,0 … +100% | — |
| P245 | Ganho da entrada AI4 | — | 1,00 |
ERROS E POSSÍVEIS CAUSAS
| Erro | O que significa | Possível causa | Como resetar |
| E00 | Sobrecorrente na saída
DESLIZE > |
Curto-circuito entre fases do motor; curto contra o terra; liberação com o motor girando por inércia; inércia alta ou rampa de aceleração muito rápida; danos na potência | Desligar e religar a alimentação (power-on reset) |
| E01 | Sobretensão no circuito intermediário
DESLIZE > |
Tensão de alimentação muito alta; inércia alta ou rampa de desaceleração muito rápida (usar frenagem reostática, nível em P153) | Manual (tecla de reset) ou automático (P206) |
| E02 | Subtensão no circuito intermediário
DESLIZE > |
Tensão de rede muito baixa; falta de fase na entrada; fusíveis da potência abertos | Manual (tecla de reset) ou automático (P206) |
| E03 | Subtensão na alimentação / falta de fase
DESLIZE > |
Tensão de rede abaixo do mínimo permitido; falta breve ou permanente da rede; falta de fase na entrada | Manual (tecla de reset) ou automático (P206) |
| E04 | Sobretemperatura no dissipador de potência
DESLIZE > |
Temperatura ambiente alta (> 40°C) com corrente elevada; ventilador bloqueado ou defeituoso; dissipador obstruído por poeira | Manual (tecla de reset) ou automático (P206) |
| E05 | Sobrecarga no motor (função IxT)
DESLIZE > |
P156 a P158 ajustados abaixo do necessário; carga no eixo muito alta; número elevado de partidas sucessivas | Manual (tecla de reset) ou automático (P206) |
| E06 | Defeito externo
DESLIZE > |
Abertura da fiação de uma entrada digital programada para defeito externo; falta da fonte 24V | Manual (tecla de reset) ou automático (P206) |
| E08 | Erro na CPU (watchdog)
DESLIZE > |
Ruído elétrico; memórias EPROM/RAM/EEPROM com mau contato ou defeito | Manual (tecla de reset) ou automático (P206) |
| E09 | Erro na EPROM (checksum)
DESLIZE > |
Falha na memória EPROM ou mau contato com o soquete | Desligar e religar; persistindo, acionar assistência técnica |
| E11 | Sobrecorrente fase-terra
DESLIZE > |
Curto para a terra em uma ou mais fases de saída; capacitância excessiva dos cabos do motor (cabos longos acima de 100 m ou blindados) | Desligar e religar a alimentação (power-on reset) |
| E2x | Erros de comunicação serial
DESLIZE > |
Falhas de protocolo, timeout ou paridade na interface serial | Ver Manual da Comunicação Serial |
| E24 | Erro de programação (incompatibilidade de parâmetros)
DESLIZE > |
Parâmetros incompatíveis entre si (ex.: funções duplicadas, combinações não permitidas) | Revisar os parâmetros de configuração e refazer os ajustes |
Mensagens de estado: O display do CFW-05 indica o estado do inversor: rdy (pronto para operar), run (em execução) e sub (subtensão). O parâmetro P006 mostra o estado do inversor como parâmetro de leitura.
