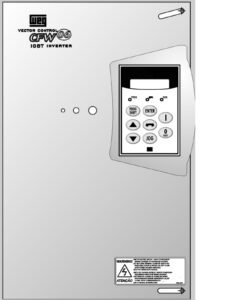

Tudo o que você precisa para programar e resolver defeitos no CFW 06: reset de fábrica, falhas e alarmes e programação de entradas e saídas, em guias rápidos. O que não encontrar aqui, está no manual completo para download
RESET DO INVERSOR
Ajustar o parâmetro P204 com o valor 5
(Carrega parâmetros padrão de fábrica, faixa 0 = Inativo,
5 = Carrega os parâmetros P100 a P699).
DADOS DA PLACA DO MOTOR
| Parâmetro | Função | Faixa de valores | Ajuste de fábrica |
| P400 (¹) | Tensão do motor | 0 … 480 V | P296 – V |
| P401 (¹) | Corrente do motor | 0 … 1,25 × P295 | P295 – A |
| P402 (¹) | Rotação do motor | 0 … 9999 rpm | 1800 rpm |
| P403 (¹) | Frequência do motor | 0 … 180 Hz | 60 Hz |
| P296 (¹) | Tensão nominal do inversor
DESLIZE > |
220 V/230 V; 380 V; 400 V/415 V; 440 V/460 V; 480 V | De acordo com a tensão nominal do inversor |
| P202 (¹) | Tipo de controle
DESLIZE > |
0 = Com Encoder (Vetorial FOC); 1 = Sensorless (Vetorial sem sensor) | Sensorless |
| P133 | Velocidade mínima | 0 … (P134 – 1) rpm | 0 rpm |
| P134 (¹) | Velocidade máxima
DESLIZE > |
(P133 + 1) … (3,4 × P402) rpm | 1800 rpm |
| P156 | Corrente de sobrecarga térmica | 0 … 1,3 × P295 | 1,00 × P295 (100 %) |
| P100 | Tempo de aceleração | 0,6 … 999 s (e 0 s) | 5,0 s |
| P101 | Tempo de desaceleração
DESLIZE > |
0,6 … 999 s (e 0 s) | 10,0 s |
ENTRADAS DIGITAIS (DI1 A DI8)
| Parâmetro | Função | Faixa de valores | Ajuste de fábrica |
| P263 (¹) | Função da entrada DI1
DESLIZE > |
0 = Hab. rampa; 1 = Hab. geral; 2 = Parada rápida | — |
| P264 (¹) | Função da entrada DI2
DESLIZE > |
0 = Sent. giro; 1 = Local/Rem | — |
| P265 (¹) | Função da entrada DI3
DESLIZE > |
0 = Sem função; 1 = JOG; 2 = S/Erro ext.; 3 = Acelera PE; 4 = 2ª rampa; 5 = Sem função 1; 6 = Sem função 2; 7 = Vel/Torque; 8 = JOG+; 9 = JOG– | — |
| P266 (¹) | Função da entrada DI4
DESLIZE > |
0 = Sem função; 1 = S/Erro ext.; 2 = Local/Rem; 3 = Hab. geral; 4 = Desacel. PE; 5 = Multispeed; 6 = JOG+ e JOG– | — |
| P267 (¹) | Função da entrada DI5
DESLIZE > |
0 = Parada rápida; 1 = Fieldbus | — |
| P268 (¹) | Função da entrada DI6
DESLIZE > |
0 = Sem função; 1 = 2ª rampa; 2 = Local/Rem; 3 = Hab. geral; 4 = JOG; 5 = S/Erro ext.; 6 = Sem função 1; 7 = Multispeed; 8 = Parada rápida; 9 = Vel/Torque; 10 = JOG+/Fieldbus | — |
| P269 (¹) | Função da entrada DI7 (usar cartão de expansão) | Opções conforme manual (ex.: Sem função 2) | — |
| P270 (¹) | Função da entrada DI8 (usar cartão de expansão)
DESLIZE > |
2ª rampa; Sem função 2; Parada rápida; Vel/Torque; JOG+; JOG– | — |
Tabela Geral de Funções Selecionáveis das Entradas Digitais
| Valor | Função |
| 0 | Sem função / Hab. rampa / Sent. giro conforme a DI |
| 1 | Hab. geral / Local/Rem / JOG / S/Erro ext. |
| 2 | Parada rápida / Local/Rem |
| 3 | Acelera PE / Hab. geral |
| 4 | 2ª rampa / Desacel. PE / JOG |
| 5 | Multispeed / Sem função 1 |
| 6 | JOG+ e JOG– / Sem função 2 |
| 7 | Vel/Torque / Multispeed |
| 8 | JOG+ / Parada rápida |
| 9 | JOG– / Vel/Torque |
| 10 | Fieldbus |
. REFERÊNCIA DE VELOCIDADE E ENTRADA ANALÓGICA
| Parâmetro | Função | Faixa de valores | Ajuste de fábrica |
| P234 | Ganho da entrada AI1 | 0,00 … 9,99 | 1,00 |
| P235 | Sinal da entrada AI1 | 0 = 0 a 10 V / 0 a 20 mA; 1 = 4 a 20 mA | 0 a 10 V / 20 mA |
| P236 | Offset da entrada AI1 | -100 % … 0,0 … +100 % | 0,0 % |
| P237 | Função do sinal AI2
DESLIZE > |
P221/P222; N* s/ rampa; Máx. torque | P221/P222 |
| P238 | Ganho da entrada AI2
DESLIZE > |
0,00 … 9,99 | 1,00 |
| P239 | Sinal da entrada AI2
DESLIZE > |
0 = 0 a 10 V / 0 a 20 mA; 1 = 4 a 20 mA | 0 a 10 V / 20 mA |
| P240 | Offset da entrada AI2
DESLIZE > |
-100 % … 0,0 … +100 % | 0,0 % |
| P241 | Função do sinal AI3
DESLIZE > |
P221/P222; N* s/ rampa; Máx. torque | — |
| P242 | Ganho da entrada AI3 | 0,00 … 9,99 | 1,0 |
| P243 | Sinal da entrada AI3 | 0 = 0 a 10 V / 0 a 20 mA; 1 = 4 a 20 mA | — |
| P244 | Offset da entrada AI3
DESLIZE > |
-100 % … 0,0 … +100 % | — |
| P245 | Ganho da entrada AI4 | 0,00 … 9,99 | 1,00 |
| P246 | Sinal da entrada AI4 | 0 = 0 a 10 V / 0 a 20 mA; 1 = 4 a 20 mA | 0 a 10 V / 20 mA |
| P247 | Offset da entrada AI4
DESLIZE > |
-100 % … 0,0 … +100 % | 0,0 % |
Parâmetros de Seleção de Referência e Comando
| Parâmetro | Função | Faixa de valores | Ajuste de fábrica |
| P220 (¹) | Seleção LOCAL/REMOTO
DESLIZE > |
Local (Menu L); Remoto (Menu R); DI2 … DI8; Fieldbus-L; Fieldbus-R | Local (Menu L) |
| P221 (¹) | Seleção referência LOCAL
DESLIZE > |
0 = Teclas; 1 = AI1; 2 = AI2; 3 = AI3; 4 = AI4; 5 = P.E.; 6 = Multispeed; 7 = Soma AI > 0; 8 = Soma AI; 9 = Fieldbus | — |
| P222 (¹) | Seleção referência REMOTA
DESLIZE > |
P.E.; Multispeed; Soma AI > 0; Soma AI; Fieldbus (demais opções idênticas a P221) | — |
FALHAS, ERROS E ALARMES
| Código | Falha | Causas prováveis |
| E00 | Sobrecorrente / curto-circuito na saída | Curto-circuito nas fases de saída, rampa de aceleração excessivamente rápida, motor travado mecanicamente ou potência do inversor incompatível com a carga. |
| E01 | Sobretensão no circuito intermediário (CC)
DESLIZE > |
Tensão da rede acima do limite operacional máximo, rampa de desaceleração muito rápida com carga de alta inércia (regeneração excessiva). |
| E02 | Subtensão no circuito intermediário (CC) | Tensão de rede abaixo do limite mínimo, afundamento brusco de tensão na partida, fusível de entrada rompido. |
| E03 | Subtensão / falta de fase na alimentação | Perda de uma das fases de alimentação CA ou desequilíbrio acentuado na rede de entrada. |
| E04 (*) | Sobretemperatura no dissipador da potência / falha no circuito de pré-carga
DESLIZE > |
Ventilador inoperante ou obstruído, aletas do dissipador com sujeira, temperatura ambiente do painel elevada; (*) pode indicar falha no pré-carga apenas nos modelos de 52, 67, 87, 107 e 158 A. |
| E05 | Sobrecarga na saída (função I × t) | Corrente elevada por tempo excessivo, ajuste incorreto do parâmetro de sobrecarga P156, rotor do motor travado. |
| E06 | Defeito externo
DESLIZE > |
Entrada digital configurada para monitoramento de falha externa com o contato aberto. |
| E07 | Falta de algum dos sinais do encoder | Interrupção dos sinais do encoder (válido para P202 = Com Encoder). |
| E08 | Erro na CPU (watchdog)
DESLIZE > |
Falha interna no microprocessador ou interferência por ruído eletromagnético severo. |
| E09 | Conteúdo da EPROM alterado | Memória não volátil de parâmetros corrompida ou danificada. |
| E11 | Curto-circuito fase-terra na saída
DESLIZE > |
Degradação do isolamento do enrolamento do motor ou cabo de potência em contato acidental com o aterramento. |
| E30 | Módulo PDP1 inativo
DESLIZE > |
Módulo de comunicação inativo quando P309 é diferente de Inativo. |
