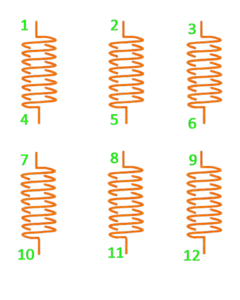

Identificação das Bobinas
TESTE SE ESTÁ QUEIMADO.
As bobinas devem obedecer essa ordem, se ela der continuidade com outra bobina outra numeração ela está em curto entre as bobinas, e se não der continuidade, ela está com a bobina rompida, e se der continuidade com a cargaça está em curto com a cargaça… então qualquer outra medição que der continuidade e não for entre começo e fim dessas bobinas condena o motor.
MOTOR 6 E 12 PONTAS

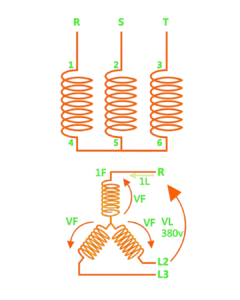

MAIOR TENSÃO ESTRELA EM MOTOR 220/380V
LIGAÇÃO 380V

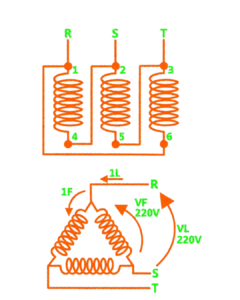

AGORA EM TRIÂNGULO MENOS TENSÃO
LIGAÇÃO 220V
INVERTER ROTAÇÃO
Simplesmente inverta uma fase pela outra no acionamento, o campo inverte a rotação.
MOTOR 12 FIOS 4 TENSÕES
LIGAÇÃO 220V
LIGAÇÃO 380V
LIGAÇÃO 440V
LIGAÇÃO 760V
USADA APENAR PARA PARTIDA ESTREJA TRIANGULO.
PLACA DE LIGAÇÃO
PLACA DO MOTOR
MELHORES INFORMAÇÕES E MAIS COMPLETA BAIXE OS MANUAIS.
