SINAMICS G120C

SINAMICS G120C

0,55 a 132 kW (0,75 a 150 hp), trifásico 380-480 V
Dados do equipamento

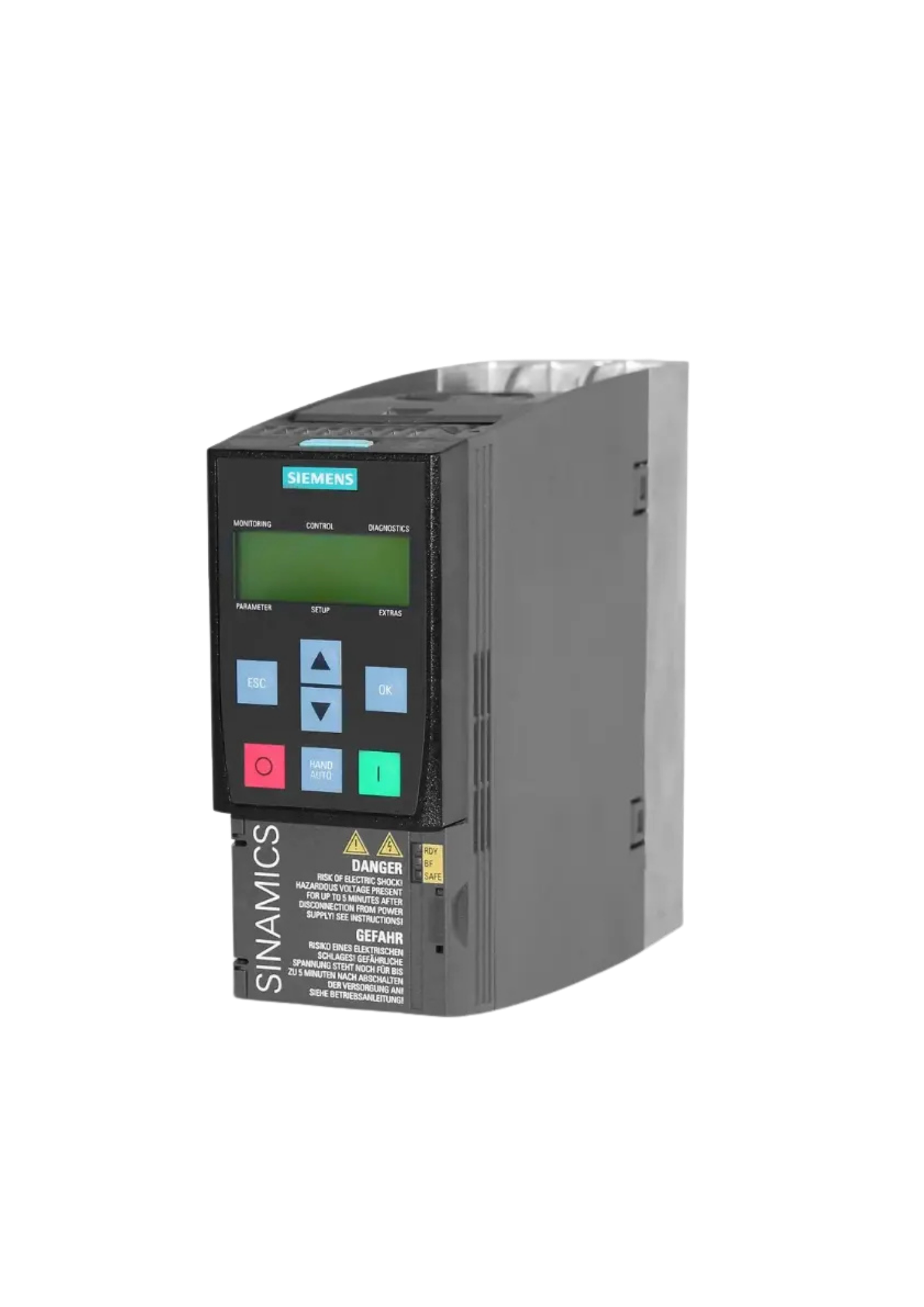

SINAMICS G120C 0,55 a 132 kW (0,75 a 150 hp), trifásico 380-480 V
Programe sem o manual
Aprenda a programar sem ler o manual inteiro
Aplicações típicas
Bombas, ventiladores, esteiras e misturadores
Reset em 3 passos
Reset de fábrica em 3 passos, logo abaixo
Falhas decifradas
Alarmes F30005, F30004, F30002, Desifradas

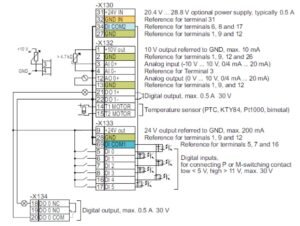

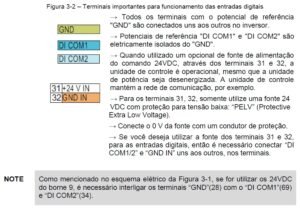

Programação de E/S
Entradas e saídas programáveis, sem complicação

Visão geral

Este guia apresenta a visão geral do acionamento e, em seguida, conduz você, passo a passo, pela reprogramação do inversor e pela conferência das ligações, com as macros e parâmetros organizados para facilitar a leitura e a aplicação em campo

Parâmetros

Comissionamento básico através do BOP

Passo 1:

    SETUP (OK)

 Primeiramente acesse o menu “Setup

Passo 2:

RESET (OK)

Ao acessar o menu setup, o primeiro ítem exibido é a opção “RESET” ou “DRV RESET“. Esta opção normalmente é utilizada para novas configurações, ou quando as configurações atuais do drive não são conhecidas, ou seja, é altamente recomendável fazer o reset, caso seja o primeiro comissionamento ou se tenha dúvidas sobre a programação inserida no inversor

Passo 3:

DRV APPL (OK)

P96

O “DRV APPL“ se trata de uma macro de configuração para o modo de controle do inversor. Veja que são definidos três modos possíveis de operação:

  • Standard Drive Control (Modo de Controle: Aplicações Padrão)
  • Dynamic Drive Control (Modo de Controle : Controle dinâmico)
  • Expert (Modo avançado: configuração personalizada)



Passo 4:

EUR/USA P100 (OK)

50/60HZ

Passo 5:

INV VOLT P210 (OK)

Insira o valor de tensão de alimentação da rede.

Passo 6:

MOT VOLT P304 (OK)

Com base nos dados de placa do motor, observe o fechamento utilizado e cadastre a tensão nominal.

Passo 7:

MOT CURR P305 (OK)

Com base nos dados de placa do motor, observe o fechamento utilizado e cadastre a corrente nominal.

Passo 8:

MOT POW P307 (OK)

Cadastre potência nominal do motor com base no padrão definido no P0100 (kW ou HP).

Passo 9:

MOT RPM P311 (OK)

Insira a velocidade nominal do motor.

Passo 10:

MOT COOL P335 (OK)

Selecione o método de ventilação do motor:

-SELF: Motor auto ventilado

-FORCED: Ventilação forçada por ar

-LIQUID: Ventilação forçada por líquido

-NO FAN: Sem ventilação

Passo 11:

TEC APPL P501 (OK)

Selecione a configuração básica para o controle do motor:

-VEC STD: Carga constante; aplicações típicas incluem acionamentos de transportadores

-PUMP FAN: Carga dependente da velocidade; aplicações típicas que incluem bombas e ventiladores

Passo 12:

Mac Par p15 (OK)

Ao selecionar uma macro, define-se uma pré-configuração de entradas e saídas, assim como uma possível configuração de rede (Fieldbus). Esta seleção é importante, pois simplifica a configuração básica de I/O`s, otimizando o tempo necessário de configuração do inversor.

Para obter um descritivo geral de todas as macros existentes.

Passo 13:

MIN RPM P1080 (OK)

Configuração da velocidade mínima em rpm.

Passo 14:

MAX RPM P1082 (OK)

Configuração da velocidade máxima em rpm

Passo 15:

RAMP UP P1120 (OK)

Definição da rampa de aceleração.

Passo 16:

RAMP DWN P1121 (OK)

Definição da rampa de desaceleração

Passo 17:

MOT ID P1900 (OK)

Realização de reconhecimento do motor. Mais detalhes sobre essa rotina.

Quando ativada a rotina de identificação, um alarme será exibido: A07991 e o BOP-2 irá sinalizar. Não se preocupe com este alarme, ele será reconhecido, após concluída a rotina

Passo 18:

FINISH (OK)

Fim de comissionamento básico. Neste momento selecionando a opção “YES” o drive salva (memória ROM) as configurações básicas inseridas.

 NOTA: É essencial executar este passo para que o drive finalize o modo de comissionamento e entre em modo de operação. O drive não aceitará o comando de liga, caso o mesmo esteja em modo de comissionamento.

NOTA: Após o fim do reconhecimento, caso a configuração esteja concluída, é recomendado que transfira os dados da RAM para a EEPROM (evitando perda de dados em caso de desligamento do inversor). Para isso, acesse o menu “EXTRAS” e selecione a opção “RAM para ROM”

Para ver todas as macro que devera colocar no parametro 15 baixe o guia rápido.

Falhas

Falhas e Alarmes

Código Descrição Causa Provável Ação Corretiva
F01000

Erro interno

de software

Exceção no processamento do firmware da Control Unit.

Deslize–>

Substituir a unidade inversora.
F01001

Exceção de ponto

flutuante

Erro de cálculo numérico na CPU de controle.

Deslize–>

Desligar e religar a alimentação do inversor.
F01015

Erro interno

de software

Falha interna no ciclo de execução do firmware.

Deslize–>

Atualizar a versão de firmware ou acionar o suporte técnico.
F01018

Energização

abortada mais

de uma vez

Múltiplas falhas consecutivas durante a rotina de boot.

Deslize–>

1. Desligar e religar a alimentação; 2. O equipamento inicializa com parâmetros de fábrica; 3. Recomissionar o inversor.
A01028

Erro de configuração

Parametrização no cartão de memória pertence a outro código de artigo.

Deslize–>

Verificar os parâmetros gravados no cartão e recomissionar o inversor.
F01033

Troca de unidades:

valor de referência

inválido

Tentativa de conversão de unidades com referência igual a zero.

Deslize–>

Ajustar os parâmetros de referência com valores maiores que 0,0 (p0304, p0305, p0310, p0596, p2000 a p2003, r2004).
F01034

Troca de unidades:

erro no cálculo de

referência

Inconsistência matemática no recálculo em notação per unit.

Deslize–>

Selecionar um valor de referência que viabilize o cálculo das grandezas relativas.
F01040

Parâmetros devem

ser salvos

Modificações em memória RAM pendentes de gravação em ROM.

Deslize–>

Executar o salvamento permanente via p0971 = 1 e reiniciar o inversor.
F01044

Erro ao carregar

dados do cartão

de memória

Arquivo corrompido ou falha de leitura no cartão de memória.

Deslize–>

Substituir o cartão de memória ou substituir o inversor.
A01101

Cartão de memória

não disponível

Cartão configurado como obrigatório não foi detectado no slot.

Deslize–>

Inserir um cartão de memória compatível ou desativar o aviso no parâmetro correspondente.
F01105

CU: memória

insuficiente

Esgotamento da memória de trabalho da Control Unit.

Deslize–>

Reduzir o número de conjuntos de dados de parâmetros (CDS/DDS) ativos.
F01122

Frequência na

entrada de sonda

muito alta

Sinal de pulsos na entrada de medição excede o limite aceito.

Deslize–>

Reduzir a frequência dos pulsos aplicados na entrada da sonda de medição.
F01205

CU: estouro de

time slice

Sobrecarga de tarefas cíclicas no microprocessador de controle.

Deslize–>

Contatar o suporte técnico da Siemens.
F01250

Falha de hardware

da CU

Defeito em componente eletrônico interno da Control Unit.

Deslize–>

Substituir o inversor.
F01512

Fator de conversão

de escala

inexistente

Tentativa de escalonar variável de processo sem tabela definida.

Deslize–>

Criar a escala de conversão ou conferir o valor transferido via barramento.
A01590

Intervalo de

manutenção do

motor decorrido

Contador de horas de serviço do motor atingiu o limite (p0651).

Deslize–>

Executar o procedimento de manutenção mecânica/elétrica e resetar o contador.
F01600

STOP A iniciado

Disparo da função de segurança integrada Safe Torque Off (STO).

Deslize–>

Selecionar o comando STO e desselecionar novamente nos canais de segurança.
F01625

Erro de sign-of-life

nos dados de s

egurança

Interrupção na sincronização dos circuitos redundantes de segurança.

Deslize–>

Verificar aterramento e imunidade EMC; inspecionar saídas digitais; ciclar o comando STO; desligar e religar a alimentação.
F01650

Teste de aceitação necessário

Funções de segurança integradas alteradas ou não validadas.

Deslize–>

Realizar o teste de aceitação de segurança, gerar o relatório e reiniciar a unidade.
F01659

Tarefa de escrita de parâmetro rejeitada

Reset de fábrica bloqueado devido a funções Safety ativas com senha.

Deslize–>

Ajustar p0010 = 30; inserir senha de segurança em p9761; executar p0970 = 5; após o reset de segurança, realizar o reset padrão.
F01662

Erro de comunicação

interna Safety

Falha de transferência de dados entre os processadores de segurança.

Deslize–>

Conferir instalação contra ruídos EMC; verificar cargas nas saídas digitais; atualizar firmware ou acionar o suporte.
A01666

Sinal estático 1

no F-DI para

reconhecimento

Entrada digital segura de rearme mantida em nível lógico alto.

Deslize–>

Retornar a entrada digital fail-safe (F-DI) para nível lógico 0 para liberar novo pulso.
A01698

Modo de

Comissionamento

ativo (Safety)

Inversor operando sob o menu de parametrização de segurança.

Deslize–>

O aviso desaparece automaticamente após a finalização do comissionamento Safety (p0010 = 0).
A01699

Teste do caminho

de desligamento

necessário

Temporizador de autoteste periódico dos circuitos STO expirado.

Deslize–>

Executar a ativação e a subsequente desseleção do comando STO.
A01900

PROFIBUS: telegrama

de configuração com

defeito

Mestre tenta estabelecer comunicação com estrutura de dados incompatível.

Deslize–>

Ajustar a configuração de palavras/PZD no mestre PROFIBUS e no escravo.
A01910 / F01910

Timeout de setpoint do barramento

Perda de comunicação com o mestre pelo tempo definido em p2040.

Deslize–>

Conferir integridade do cabo de rede, terminação de linha, estado do PLC e o tempo limite em p2040.
A01920

PROFIBUS: interrupção

da conexão cíclica

Comunicação cíclica interrompida após handshake inicial.

Deslize–>

Restabelecer o enlace físico PROFIBUS e colocar o mestre em operação cíclica.
F08501

PROFINET: timeout de setpoint

Interrupção na recepção de dados cíclicos via PROFINET.

Deslize–>

Inspecionar cabeamento Ethernet, conectores RJ45, switch e certificar que o PLC está em RUN; checar p2044.
F08502

PROFINET: sign-of-life expirado

Ausência de resposta do controlador no intervalo supervisionado.

Deslize–>

Inspecionar a infraestrutura de rede PROFINET e a taxa de atualização do telegrama.
F08510

PROFINET:

dados de envio

inválidos

Falha na montagem do telegrama de transmissão do inversor.

Deslize–>

Revisar a configuração de hardware no software de engenharia (TIA Portal/Starter).
A08511

PROFINET: dados de recepção inválidos

Dados recebidos pelo inversor contêm formatação inconsistente.

Deslize–>

Revisar o mapeamento de variáveis de saída do PLC destinadas ao inversor.
A08526

PROFINET: sem

conexão cíclica

Equipamento endereçado na rede mas sem troca de dados cíclicos ativa.

Deslize–>

Verificar o status da CPU mestre, conferir nome da estação (r61000) e endereço IP (r61001).
A08565

Erro de consistência

dos parâmetros

ajustáveis

Configuração de rede inválida na Control Unit.

Deslize–>

Verificar IP, máscara de sub-rede e gateway; eliminar nomes de estação ou IPs duplicados na rede.
F13100

Know-how protection:

erro de proteção

contra cópia

Proteção de know-how ativa com cartão de memória incorreto.

Deslize–>

Inserir o cartão de memória original vinculado ao projeto ou desativar a proteção via p7765.
F13101

Know-how p

rotection: ativação impossibilitada

Tentativa de gravar proteção sem suporte de mídia adequado.

Deslize–>

Inserir um cartão de memória Siemens homologado e formatado.
A50001

Erro de configuração PROFINET

Controlador envia telegrama divergente da parametrização interna.

Deslize–>

Conferir o modo de operação e parâmetros de Shared Device (p8929 = 2).
A50010

Nome de estação

PROFINET inválido

Nome atribuído contém caracteres incompatíveis com o padrão DNS.

Deslize–>

Ajustar o nome em p8920 conforme regras PROFINET e validar a alteração via p8925 = 2.
A50020

PROFINET: segundo controlador ausente

Modo Shared Device habilitado mas apenas um mestre está conectado.

Deslize–>

Conectar o segundo controlador de rede ou desativar o recurso em p8929.



3. Tabela 2: Unidade de Potência, Alimentação e Temperatura

Código Descrição Causa Provável Ação Corretiva
A03520

Falha do sensor de temperatura

Sinal interrompido ou leitura fora dos limites técnicos.

Deslize–>

Verificar a continuidade do cabo, blindagem e conexão do sensor.
F03505

Entrada analógica:

ruptura de fio

Sinal de 4 a 20 mA inferior ao limiar mínimo de detecção (2 mA).

Deslize–>

Conferir a integridade da fiação, nível de sinal da fonte externa e leitura no parâmetro r0752.
A05000 a A05006 Sobretemperatura da unidade de potência Alarme de limite térmico em dissipador, semicondutores ou interno.

Deslize–>

Inspecionar temperatura ambiente do painel, regime de ventilação, filtros e ciclo de carga.
F06310

Tensão de

alimentação

incorreta

Valor em p0210 diverge significativamente da tensão de rede real.

Deslize–>

Medir a tensão eficaz de entrada e ajustar corretamente o parâmetro p0210.
F30001

Sobrecorrente

na saída

Corrente de pico excedeu o limite máximo dos transistores IGBT.

Deslize–>

Conferir dados do motor, conexão estrela/triângulo, cabos contra curto ou fuga à terra, aumentar rampa p1120 e verificar carga mecânica.
F30002

Sobretensão

no barramento CC

Regeneração de energia excessiva durante a desaceleração.

Deslize–>

Aumentar o tempo de desaceleração p1121, ativar o controlador Vdc (p1240/p1280), verificar resistores de frenagem e checar p0210.
F30003

Subtensão no

barramento CC

Queda de tensão na rede elétrica ou corte de alimentação CA.

Deslize–>

Conferir a estabilidade da rede de entrada, fusíveis, contator de linha e o valor de p0210.
F30004

Sobretemperatura

do inversor

Dissipador de calor atingiu o limite térmico de desligamento.

Deslize–>

Verificar funcionamento do ventilador, desobstruir aletas, checar temperatura do painel e reduzir a frequência de chaveamento (p1800).
F30005

Sobrecarga I²t do

inversor

Operação em regime de sobrecorrente contínua prolongada.

Deslize–>

Verificar compatibilidade de potência motor/inversor, reduzir limite de corrente em p0640 e reduzir boost em p1341.
F30011

Falha de fase

de linha

Desbalanceamento ou ausência de uma das fases de entrada.

Deslize–>

Verificar fusíveis de entrada, disjuntor de proteção e conexões nos bornes L1, L2 e L3.
F30015

Falha de fase

no cabo do

motor

Cabo desconectado ou interrupção em uma das fases de saída.

Deslize–>

Inspecionar cabos nos bornes U, V e W, contator de saída (se houver) e enrolamentos do motor; aumentar rampas p1120/p1121.
F30021

Falta à terra

detectada

Corrente residual homopolar para o terra acima do limite.

Deslize–>

Desconectar cabos nos bornes U/V/W e testar isolamento do motor e cabos com megôhmetro; inspecionar conexões de aterramento.
F30022

Monitoramento

UCE do módulo

de potência

Dessaturação de IGBT decorrente de curto-circuito severo.

Deslize–>

Inspecionar o circuito de saída e, caso persista sem cabos conectados, substituir o inversor.
F30027

Tempo de pré-carga

do barramento

excedido

Capacitores do link CC não atingiram a tensão mínima no tempo limite.

Deslize–>

Verificar a tensão de entrada de linha e se o valor de p0210 corresponde à instalação.
F30035

Sobretemperatura

do ar de admissão

Ar de refrigeração na entrada do equipamento acima do especificado.

Deslize–>

Limpar filtros de ar do painel, verificar ventiladores auxiliares e climatização da sala.
F30036

Sobretemperatura

interna

Temperatura no interior da carcaça do inversor crítica.

Deslize–>

Verificar as mesmas condições corretivas descritas para F30035.
F30037

Sobretemperatura

do retificador

Ponte retificadora de entrada operando em temperatura excessiva.

Deslize–>

Verificar ventilação, desbalanceamento de fases na rede e sobrecarga mecânica contínua.
A30049

Ventilador interno

com defeito

Velocidade de rotação do ventilador abaixo do limite de supervisão.

Deslize–>

Inspecionar o ventilador quanto a travamento mecânico, sujeira ou necessidade de substituição.
F30052

Dados incorretos

da unidade de

potência

Falha na identificação eletrônica dos parâmetros de potência.

Deslize–>

Atualizar o firmware do equipamento ou substituir a unidade inversora.
F30053

Erro nos dados

da FPGA

Falha de inicialização no chip de lógica programável da potência.

Deslize–>

Desligar e religar a alimentação; persistindo a falha, substituir o inversor.
F30059

Ventilador interno

com defeito

Parada confirmada do ventilador de refrigeração interno.

Deslize–>

Substituir o conjunto de ventilação do inversor.
F30074

Erro de comunicação

interna CU-Potência

Queda da alimentação auxiliar de 24 V abaixo de 95% por mais de 3 ms.

Deslize–>

Verificar a estabilidade e capacidade de corrente da fonte de alimentação de 24 V CC.
A30502

Sobretensão no

barramento CC

Nível de tensão no link CC próximo ao limiar de desarme por sobretensão.

Deslize–>

Conferir o valor de p0210, estabilidade da rede CA e necessidade de reator de linha.
F30662

Falha de hardware

da CU

Inconsistência irreversível nos circuitos lógicos de controle.

Deslize–>

Desligar/religar a alimentação, atualizar firmware ou substituir a unidade.
F30664

Energização da

CU abortada

Falha de inicialização no circuito integrado de controle.

Deslize–>

Desligar/religar a alimentação; se reincidente, substituir o equipamento.
F30850

Falha de software

na potência

Erro de execução no microprocessador de modulação de pulsos.

Deslize–>

Atualizar a versão de firmware ou acionar a assistência técnica.
A30920

Falha do sensor

de temperatura

Sinal do sensor térmico do dissipador ausente ou inconsistente.

Deslize–>

Inspecionar a integridade do circuito de medição de temperatura interna.



4. Tabela 3: Motor e Controle

Código Descrição Causa Provável Ação Corretiva
F07011

Sobretemperatura

do motor

Motor operando acima do limite térmico monitorado por sensor.

Deslize–>

Reduzir a carga mecânica, melhorar a ventilação do motor e testar fiação/sensor térmico.
A07012

Sobretemperatura

no modelo I²t

Modelo matemático interno calculou aquecimento crítico do enrolamento.

Deslize–>

Reduzir a carga contínua, verificar temperatura ambiente e revisar parâmetros p0605 e p0611.
A07015

Alarme do sensor

térmico do motor

Sensor de temperatura operando na faixa de advertência.

Deslize–>

Verificar o regime térmico do motor e os ajustes de limiar em p0601.
F07016

Falha do sensor

térmico do motor

Ruptura de fio ou curto-circuito no circuito do sensor PT1000/PTC/KTY.

Deslize–>

Inspecionar o cabeamento e a configuração do tipo de sensor em p0601.
F07086 / F07088

Troca de unidades

: limite violado

Conversão de grandezas resultou em valor fora da faixa aceita.

Deslize–>

Verificar e corrigir manualmente os parâmetros que ultrapassaram os limites permitidos.
F07320

Religamento

automático

abortado

Número máximo de tentativas de rearme automático esgotado (p1211).

Deslize–>

Aumentar o número de tentativas (p1211), estender os tempos p1212/p1213 e sanar a falha base.
A07321

Religamento

Automático

ativo

Rotina de rearme automático em andamento após queda de energia.

Deslize–>

Aviso operacional. Nenhuma ação requerida caso o comportamento seja o esperado.
F07330

Corrente de

busca muito

baixa

Rotina de religamento em voo não detectou o sinal do motor.

Deslize–>

Aumentar a corrente de magnetização de busca em p1202 e checar fiação do motor.
A07400

Controlador

Vdc_max ativo

Controlador interno atuando para impedir sobretensão no barramento CC.

Deslize–>

Aumentar a rampa de desaceleração p1121 ou desativar o controlador caso use frenagem externa (p1240/p1280 = 0).
A07409

V/f: limitador

de corrente ativo

Corrente do motor atingiu o limite ajustado na curva V/f.

Deslize–>

Aumentar o limite de corrente p0640, reduzir a carga mecânica ou aumentar o tempo de rampa p1120.
F07426

Valor real PID

limitado

Sinal de realimentação atingiu os limites configurados na tecnologia.

Deslize–>

Ajustar os limites superior e inferior (p2267, p2268) e conferir a escala do sensor em p2264.
A07444

Autoajuste do PID

ativado

Rotina de sintonia automática dos ganhos do PID em processamento.

Deslize–>

Aviso temporário. O alarme é limpo automaticamente após a conclusão do ajuste.
F07445

Autoajuste do PID

cancelado

Sintonia automática interrompida por dinâmica inadequada do processo.

Deslize–>

Aumentar o tempo de identificação em p2355 e reiniciar a rotina de autoajuste.
F07801

Sobrecorrente

do motor

Pico de corrente no circuito magnético do estator.

Deslize–>

Verificar p0640, parâmetros V/f (p1340 a p1346), aumentar rampa p1120, checar ligação estrela/triângulo e ativar partida em voo (p1200).
A07805

Sobrecarga I²t

da unidade

Operação térmica no limite de capacidade de comutação.

Deslize–>

Reduzir o ciclo de trabalho do motor ou adequar o dimensionamento do conversor.
F07807

Curto-circuito

detectado

Curto-circuito franco entre fases de saída ou troca na entrada.

Deslize–>

Verificar integridade da isolação fase-fase do motor e certificar que a rede de entrada não foi ligada nos bornes de saída U/V/W.
A07850

Alarme externo 1

Condição de advertência externa disparada via entrada digital (p2112).

Deslize–>

Identificar a causa no circuito de intertravamento externo associado.
F07860

Falha externa 1

Condição de desarme externo disparada via entrada digital (p2106).

Deslize–>

Sanar a condição de anomalia no sensor ou dispositivo externo de proteção.
F07900

Motor bloqueado

Motor operando no limite de torque na velocidade mínima por tempo excessivo.

Deslize–>

Verificar se o eixo do motor está mecanicamente travado e conferir os limites em r1538 e r1539.
F07901

Sobrefrequência

/ Sobrespeed

Velocidade do rotor ultrapassou a frequência máxima ajustada em p1082.

Deslize–>

Habilitar o pré-controle do limitador de velocidade ajustando p1401 bit 7 = 1.
F07902

Motor estolado

(stalled)

Perda de sincronismo e torque com desvio de velocidade acentuado.

Deslize–>

Verificar dados de placa do motor, executar identificação estática (p1900 = 2), conferir p0640, r0067 e conexões de potência.
A07903

Desvio de velocidade

e do motor

Diferença entre o setpoint de rotação e o valor real estimado excede a tolerância.

Deslize–>

Aumentar os tempos de tolerância em p2163/p2166 ou ampliar os limites de torque e corrente.
A07910

Sobretemperatura

do motor

Temperatura calculada ou medida atingiu o primeiro estágio de alarme.

Deslize–>

Inspecionar carga mecânica, fluxo de ventilação forçada e integridade do sensor térmico.
A07920

Torque/velocidade

muito baixo

Curva de carga abaixo do envelope parametrizado (ex.: quebra de correia).

Deslize–>

Inspecionar o acoplamento mecânico motor-carga e ajustar os limiares de supervisão.
A07921

Torque/velocidade

muito alto

Curva de carga acima do envelope parametrizado (ex.: sobrecarga mecânica).

Deslize–>

Verificar obstrução no mecanismo e ajustar os limiares de supervisão de carga.
A07922

Torque/velocidade

fora da faixa

Comportamento dinâmico fora dos limites aceitos de torque versus frequência.

Deslize–>

Inspecionar a transmissão mecânica e reavaliar a parametrização de supervisão.
F07923

Torque/velocidade

muito baixo

Desarme por operação persistente abaixo do envelope de torque.

Deslize–>

Reparar acoplamento mecânico (correia/polia) e validar limites de monitoramento.
F07924

Torque/velocidade

muito alto

Desarme por operação persistente acima do envelope de torque.

Deslize–>

Eliminar travamentos na carga acionada e validar limites de monitoramento.
A07927

Frenagem CC ativa

Injeção de corrente contínua em execução para parada ou retenção do eixo.

Deslize–>

Mensagem informativa de operação. Não requer ação técnica.
A07980

Medição rotativa

ativada

Modo de identificação dinâmica dos parâmetros do motor programado.

Deslize–>

Habilitar o comando de partida para permitir o giro e calibração do motor.
A07981

Sem habilitação

para medição

rotativa

Condições lógicas para medição com giro não atendidas.

Deslize–>

Reconhecer falhas pendentes e estabelecer as habilitações de partida em r00002 e r0046.
A07991

Identificação do

motor ativada

Rotina de identificação estática com dados parados (p1900 = 2) selecionada.

Deslize–>

Aplicar comando de partida (ON) para executar a medição da resistência e indutância do estator.





Ligações

Vídeos

Downloads

Precisa consultar o material completo? Baixe o manual técnico deste equipamento.

PULO DO GATO

Experiências de campo, erros comuns, macetes e soluções práticas que o manual não explica.
